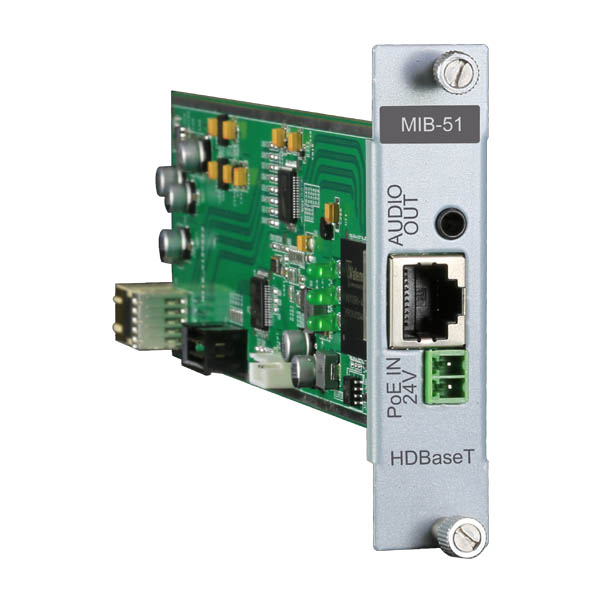

ZFT-MIB-51 單通道HDBaseT輸入卡

產品介紹:
ZFT-MIB-51 單通道 HDBaseT 格式信號輸入卡,與 MMD 高清混合插卡系列主機配套使用,采用獨立板卡設計,每塊板卡支持1路 HDbaseT 格式信號輸入,1路模擬立體聲音頻輸出,1 路 24V/1A外部電源接入,通過CAT5網線向前端的墻面、桌面、地面接入接口器設備供電,具備輸入分辨率上下變換功能,支持最高1920x1200P 60的數字高清圖像傳輸。
產品特性:
1、支持1路HDBaseT格式信號輸入
2、支持圖像分辨率1920x1200P60
3、點對點硬件無壓縮實時轉換
4、普通5類線傳輸
5、 傳輸距離100m
6、帶POL供電功能
7、支持模擬音頻輸出
8、支持輸入分辨率變換功能
技術參數:
技術參數 |
視頻信號類型 |
HDBaseT |
支持輸入分辨率 |
最高1920x1200 P60 |
輸入信號幅度 |
最大1000mVp_p |
輸入數據速率 |
最高20Gbps |
輸出分辨率變換 |
支持 |
接口類型 |
RJ 45 |
音頻信號類型 |
立體聲,平衡/非平衡 |
增 益 |
0dB |
諧波失真 |
0.05% @ 1 kHz (額定電壓下) |
頻率響應 |
20 Hz ~ 20 kHz |
共態抑制比 |
(CMRR) >75dB @: 20 Hz ~ 20 kHz |
阻 抗 |
>10KΩ |
最大電平 |
+21dBu |
接口類型 |
3.5mm |
POL供電 |
24V/1A |
規 格 |
存儲環境溫度 |
-20°C ~ +60°C |
工作溫度 |
0℃-50℃ |
相對環境濕度 |
5%~ 75% | |
